局部放電定位系統能夠通過電信號和超聲波信號，集特高頻法、超聲波法于一體進行帶電檢測，確定GIS是否存在放電故障，并完成精確定位。
屏幕尺寸：10.1英寸多點觸控電容屏
檢測通道數：4
接口：BNC輸出，BNC輸出
檢測帶寬：300MHz～1500MHz
供電方式：7.4V鋰電池，續航8小時
局部放電定位系統能夠通過電信號和超聲波信號，集特高頻法、超聲波法于一體進行帶電檢測，確定GIS是否存在放電故障，并完成精確定位。
局部放電定位系統具有以下特點：
l 4通道UHF調理單元，可同時連接4路UHF傳感器，用于GIS現場測試；
l 提供4路低噪聲超聲波前置放大器，及超聲波傳感器，有效解決現場GIS及變壓器測試干擾問題；
l 特高頻局放檢測信號調理器提供高通、低通、帶通可控，增益可控，便于分析信號周期特性及定位分析；

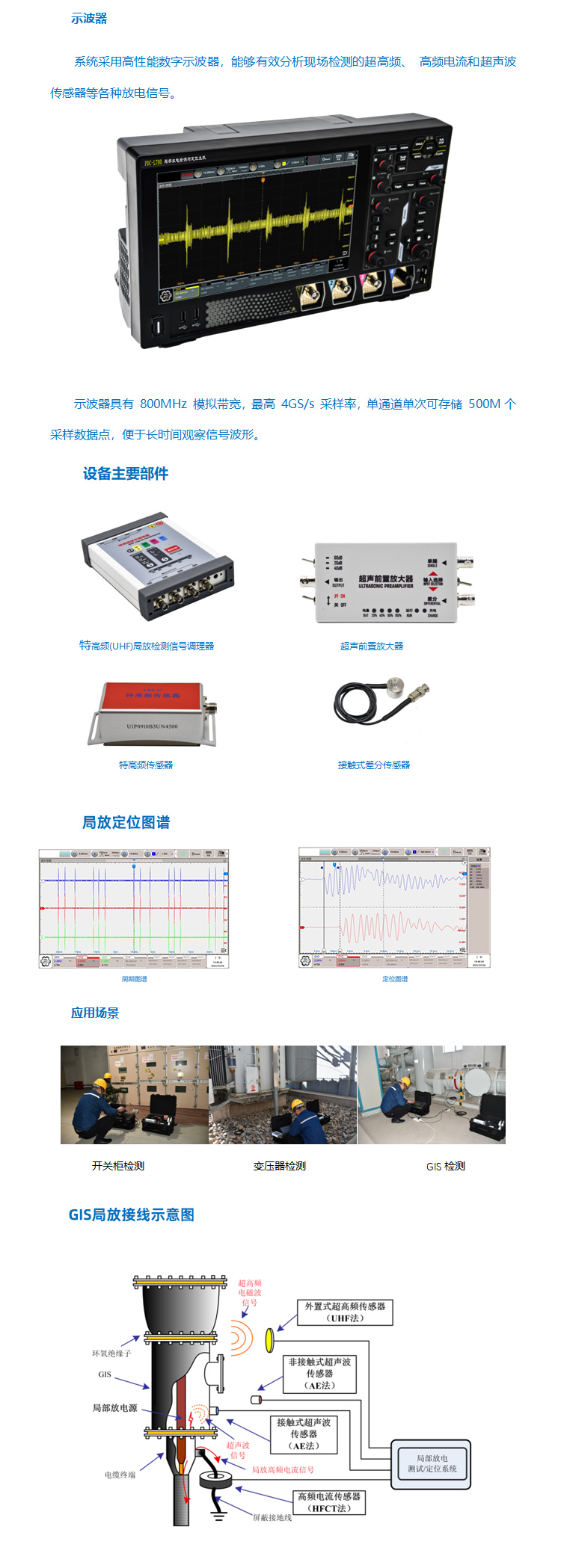

l 采用高速數字存儲示波器，可分析特高頻及超聲波信號的波形細節和時域特征，并對局放源進行精確定位分析；
l 利用聲電聯合檢測技術，可對局放源進行準確定位分析，定位精度高；
l 可根據局放信號的相位特征和波形特征，判斷局放類型；
l 系統用于變電站GIS、變壓器、電抗器、的局部放電帶電測試，也可用于開關柜等變電站其它設備的局放帶電檢測。
項目 | 技術參數 | 備注 |
采樣主機 | 系統采樣率 | 4GSa/s |
系統模擬帶寬 | 800MHz | |
存儲深度 | 500Mpts | |
檢測通道數 | 4 | |
屏幕尺寸及類型 | 10.1英寸多點觸控電容屏 | |
特高頻（UHF）局放檢測信號調理器 | UHF通道數 | 4通道 |
濾波器 | 高通、低通、帶通可選 | |
增益 | 低增益、高增益可選 | |
電源 | 7.4V鋰電池供電，續航12小時 | |
接口 | BNC輸出，BNC輸出 | |
超聲前置放大器 | 帶寬 | 20kHz~1200kHz |
增益 | 20dB、40dB、60dB可調 | |
輸入方式 | 單端、差分可調 | |
供電方式 | 7.4V鋰電池，續航8小時 | |
特高頻（UHF）傳感器 | 檢測帶寬 | 300MHz～1500MHz |
等效高度 | >8 | |
接觸式超聲波傳感器 | 檢測帶寬 | 20kHz~300kHz |
工作環境 | 溫度 | 操作時：0℃至+50℃ 非操作時：-30℃至+70℃ |
濕度 | 操作時： +30℃以下：≤90%相對濕度（無冷凝） +30℃至+40℃：≤75%相對濕度（無冷凝） +40℃至+50℃： ≤45%相對濕度（無冷凝） 非操作時： +65℃以下：≤90%相對濕度（無冷凝） |
