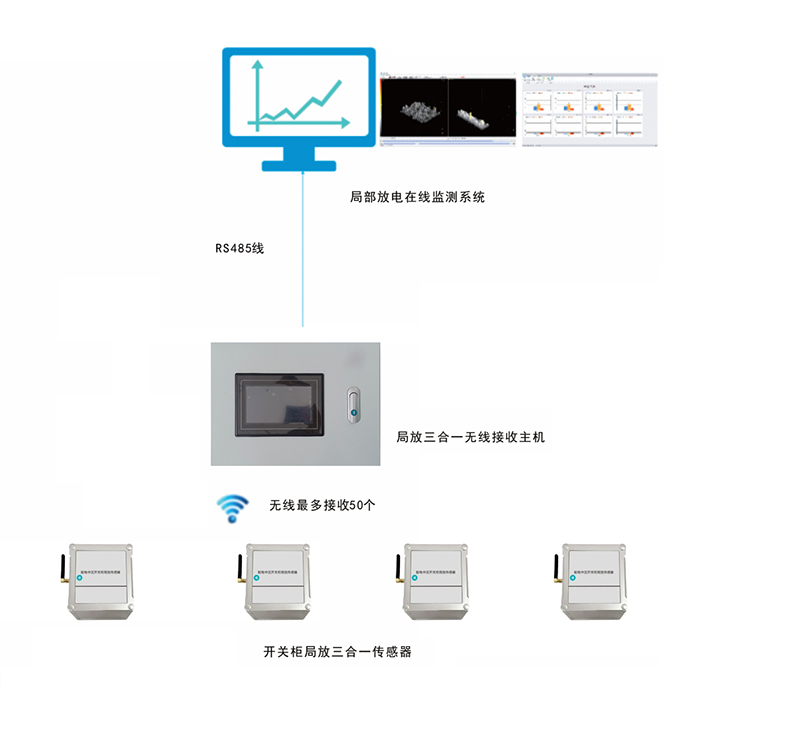

局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化，這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M一步擴大。 局放在線監測系統包含開關柜三合一局放無線傳感器和局放集中采集單元、局部放電在線監測系統，該系統可以實現對開關柜放電監測、數據采集、數據分析。開關柜局放傳感器利用超聲波、地電波、特高頻局放傳感器，檢測電氣設備運行時的局部放電信號，從而判斷高壓電氣設備內部是否存在絕緣隱患，提前預警。
1采用高性能工業級微處理器，抗干擾能力強，運行穩定。
2內置特高頻、超聲波和地電波三種局放傳感器，同時監測開關柜內局部放電情況。
3采用高可靠性低功耗處理器，運行穩定，保證電池有效續航。
4具有工作電源開關，長時間存儲時可關閉電源避免電池損耗。
5在開關柜工作狀態下也可以帶電安裝，無需停電。
6單獨電源控制開關，減少不必要的電源損失。
三合一局放傳感器
局放傳感器參數 | 地電波 | 測量范圍 | 0～60dBmV |
測量信號帶寬 | 3～100MHz | ||
輸入阻抗 | 50Ω | ||
超聲波 | 測量范圍 | -10～75dBμV | |
諧振頻率 | 40kHz | ||
線性度誤差 | ≤20% | ||
特高頻 | 測量范圍 | -80～-5dBm | |
頻率范圍 | 300～3000MHz | ||
工作環境 | 溫度 | -20℃～80℃ | |
濕度 | ≤95%RH | ||
數據輸出 | 無線傳輸 | 空曠環境下通訊距離可達200米 | |
尺寸 | 主機外形尺寸 | 121.3mm × 121.3mm × 51.1 mm | |
電源 | 工作電源輸入 | 3.7V（電池供電） | |
