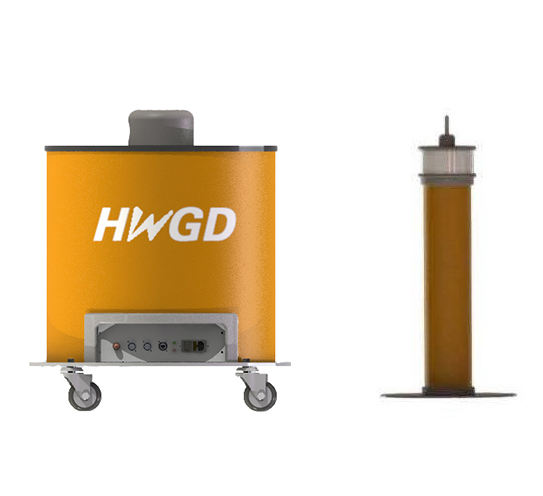

HE-OWTS電纜阻尼震蕩波局部放電檢測系統

OWTS
電纜震蕩波
電纜局放
震蕩波局部放電
阻尼震蕩波

滿足電力行業標準DL/T 1575—2016與DL/T 1576—2016 電纜振蕩波局部放電檢測（OWTS ）是一種新興的電纜絕緣故障檢測技術，它通過加壓模擬電纜運行狀態，能夠誘發局放并檢測其強度和位置。它用一空心電感與被試電纜串聯，通過高壓直流源對其串聯回路進行充電，當充電電壓達到預設值時閉合并聯在電源兩端的電子開關，從而形成阻尼振蕩回路，產生振蕩電壓，并以此振蕩電壓來激發出電纜絕緣缺陷處的局部放電，通過檢測此局部放電來判斷電纜絕緣的好壞。

13986051258

產品特點
技術參數
相關下載

產品特點

●OWTS系統主要由兩部分構成：高壓單元和控制單元。

●高壓單元：高壓輸出單元、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放傳感器。

●控制單元：筆記本主要用于控制測試程序、保存測試數據并分析測試數據。

●測試的同時完成數據的分析當前被測電纜的局放情況及放電譜圖的分析、統計。

●根據電纜創建的數據庫可隨時對電纜在不同時期的絕緣狀況進行對比。

●訂制化的軟件，自動出具word或pdf分析報告，無需手動填寫。

技術參數

輸出電壓	0-30kV
振蕩頻率范圍	50Hz～800Hz
待測電容范圍	0.05～2uF
高壓充電電流	10mA
局放測試范圍	1pC～100nC
局放水平檢測	根據IEC60270
局放定位帶寬	100kHZ～45MHZ
介損值tan δ	0.1%～10%
供電電壓	180V～250V，AC 50Hz
操作溫度	-10 °C ～+ 40 °C
重量	50Kg
尺寸	直徑520mm，高580mm
接口方式	WLAN (IEEE802.11g)/100M以太網卡
